안녕하세요!
오늘은 6주차 진행된 반도체 계측 공정 및 장비 이론입니다. 🙊
지난 주까지가 "공정을 어떻게 모듈로 묶어 소자를 만드는가"였다면,
이번 주는 만들어진 소자가 제대로 만들어졌는지 어떻게 확인하는가를 다뤘습니다.
검사·계측의 개념부터 FA(불량 분석), 통계적 품질 관리, CD/막두께/표면 측정, APC·FDC, 그리고 최신 3D NAND 계측 동향까지 폭넓게 학습했습니다!
<목차>
1. 반도체 계측 공정의 개요
2. 반도체 분석과 계측 이론
3. 계측 데이터와 반도체 공정의 상관성
4. 접촉식 vs 비접촉식 계측 방법
5. 전기적·물리적·화학적 특성 측정 원리
6. Critical Dimension 측정 이론과 장비
7. 막 두께 및 굴절률 측정 장비
8. 표면 거칠기 및 형상 측정
9. 계측 장비 자동화 및 데이터 해석 기술
10. 이물 분석 및 결함 계측 기술
11. 계측 공정 최신 기술동향 및 실무 사례
목차 1. 반도체 계측 공정의 개요
1-1. 계측 vs 검사 vs Review
| 구분 | 목적 | 답하는 질문 |
| 검사(Inspection) | 결함 유무 판정 | "있는가, 없는가?" |
| 계측(Metrology) | 크기·두께·CD 등 정량 측정 | "얼마인가?" |
| Review | 결함의 모양·종류 상세 관찰 | "어떻게 생겼는가?" |
이 세 가지를 묶어 Process Control (Inspection, Metrology, Review) 이라 부르고, 반도체 불량 원인을 해결하기 위한 핵심 공정이다.
1-2. MI(Metrology & Inspection)
- 정의: 반도체 소자의 물리적·전기적 특성 목표가 제조 순서의 각 단계에서 제대로 충족되었는지 확인하는 공정
- 단순 측정이 아니라 공정 전 구간을 통제하는 피드백 루프의 핵심 역할
- 계측 데이터의 활용 목적은 공정 제어와 공정 변수를 최대화(정밀 통제) 하여 생산성과 제품의 성능을 향상시키는 것
1-3. 계측 검사의 4대 요소
- 정밀한 계측기술
- 높은 분해능의 3차원 계측기술
- 빠른 처리 속도
- 빠른 처리량(Throughput)
1-4. 광학 현미경 vs 전자 현미경
| 구분 | 장비 | 용도 |
| 광학 현미경 | 명시야·암시야 | 육안 검사, 거시적 결함 |
| 전자 현미경 | SEM, TEM | 정밀한 미세 관찰 |
- 명시야(Bright field): 빛의 경로로 반사광을 이용해 관찰
- 암시야(Dark field): 빛의 산란에 의한 틴들 현상을 이용해 관찰
명시야 vs 암시야
💡 광학 = 육안 검사 / 전자 = 정밀 관찰 로 정리해두면 헷갈리지 않음.
1-5. Macro 검사 vs Micro 검사
| 검사 | 검출 방식 | 위치 |
| Macro | 육안 검출 가능 | 공정 중(In-line) 검사 |
| Micro | 세부 분석 필요 | 공정 외(Off-line) 검사 |
1-6. 전 공정(Front-end) 불량 원인
- 패턴 결함 약 40% (가장 큰 비중)
- 오정렬(Miss-Alignment)
- 기타
1-7. SEM의 활용 영역과 AFM
- SEM: CD 패턴 결함 검사(Inspection)와 Review에 사용
- AFM: 미세화된 Layer에서의 Defect 검출에 사용
1-8. APMI (광선패턴 마스크 검사)
- EUV Lithography 에서 사용하는 특수 마스크 검사 시스템
- EUV는 파장이 짧아 기존 광학 검사로는 한계 → 전용 검사 시스템 필요
Process Control의 Inspection / Metrology / Review 단계 흐름도
목차 2. 반도체 분석과 계측 이론

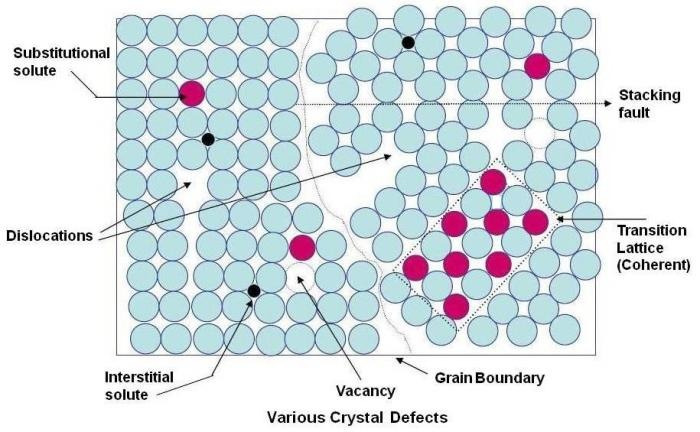

2-1. 결정 결함의 종류
| 결함 | 설명 |
| 점 결함(Point defect) | 격자 한 점에서 발생 (공공, 침입형 등) |
| 선 결함(Line defect) | 전위(Dislocation) 같은 선형 결함 |
| Crystal defects | 결정 자체의 구조적 결함 |
웨이퍼 프로세싱 중에 추가로 생기는 결함은 Wafer Processing-induced Defects 라고 함.
2-2. 결함의 분류 (불량 분석 관점)
| 종류 | 원인 | 예시 |
| Random defect | 무작위 발생 | 파티클 |
| Systematic defect (체계적 결함) | 설비 문제 / 공정 조건(Parameter) 틀어짐 등 반복적 발생 | 오정렬, 패턴 결함 |
| Parametric defect | 전기적 특성이 규격에서 벗어남 | VT 산포 |
2-3. 불량 분석(FA)의 종류
| FA 종류 | 방법 | 특징 |
| EFA (Electrical FA) | 불량 칩을 전기적 테스트로 원인 파악 + 위치 추적(Localization) | PFA와 연계 하여 정확한 원인 분석 |
| PFA (Physical FA) | 물리적으로 위치·원인 확인 | EFA 결과 검증 |
| CFA (Chemical FA) | 화학적 분석 | 조성·오염 분석 |
💡 흐름: EFA로 위치 추정 → PFA로 실제 확인.
2-4. 패키지 불량 분석 순서
- 1단계: 비파괴 분석 (패키지 깨지 않고 분석)
- 2단계: 파괴 분석 (깨서 상세 분석)
2-5. FIB(Focused Ion Beam) 분석
- 정의: 미세한 부위를 Ion Gun으로 절단·단면 관찰
- 결함의 구조적 원인 분석에 탁월
- TEM 시료 전처리에도 자주 활용됨

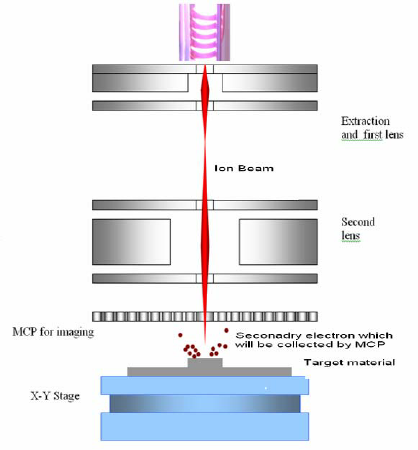

FIB 단면 분석 모식도 - Ion Beam이 시료를 절단하는 구조
2-6. FE-SEM (Field Emission SEM)
- 일반 SEM의 열전자총 대신 Field Emission(FE) 전자총 사용
- 가속된 전자 빔을 주사 → 시료 표면에서 발생하는 2차 전자, 반사 전자, X선 신호 검출
- 전계 방출형 주사전자 현미경
2-7. ATE Test (Automatic Test Equipment)
- 정의: 테스터 장비에서 제조된 반도체 Chip의 기능과 성능을 검증하고, 결함이 있는 칩을 자동 선별하는 일련의 과정
- DFT(Design for Test): 기존 Function Test만으론 한계가 있는 복잡한 칩에서 제조 결함을 효과적으로 찾기 위한 방법
- WMF(Wafer Map File): 웨이퍼 프로빙 단계에서 생성되는 테스트 결과 파일. 개별 다이의 위치와 Pass/Fail을 시각화 → 불량 다이 분포·패턴 한눈에 파악
2-8. EDS Test vs Final Test
| 단계 | 위치 | 내용 |
| EDS Test (= Wafer Test) | 전공정 완료 후 웨이퍼 상태 | 전기적 특성 검사로 양/불량 선별. 상온/고온/저온/Burn-in 진행 |
| Final Test | 패키지 완료 후 | Main Tester로 이송 → 검사 → Handler가 양/불량 분류 + 양품은 속도(Speed) 등급별 분류 |
2-9. 잉킹(Inking)과 수율(Yield)
- 잉킹(Inking): EDS Test 결과를 Wafer MAP image process로 표현 (단순 Data가 아니라 시각화 공정)
- 수율(Yield): 한 웨이퍼 전체 칩 수에 대한 양품 칩 수 비율 → 수율 ↑ → 생산성·수익성 ↑

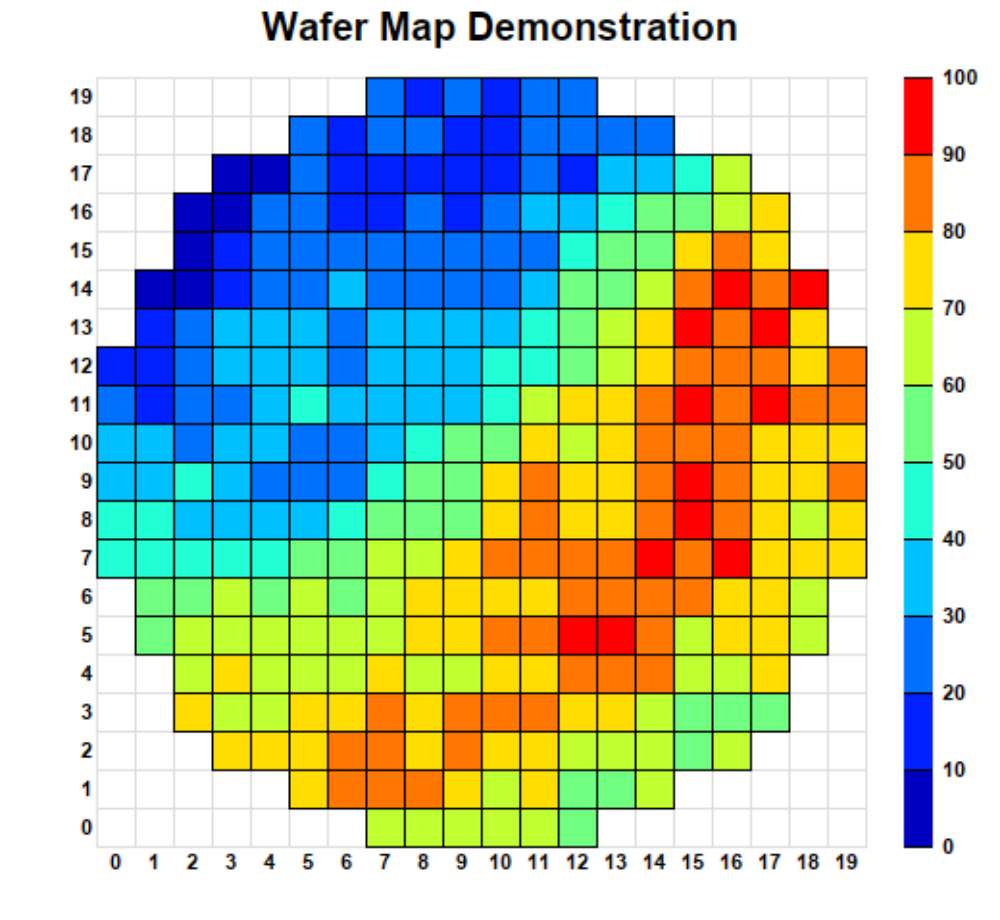

Wafer Map 예시 - 양품/불량 칩 분포가 컬러로 시각화
2-10. Burn-in 공정
- 정의: 칩 및 소자에 고온(125℃) + 임계값에 가까운 전압을 가한 상태에서 동작시켜 잠재적 불량을 조기에 검출하는 공정
- 가속 시험의 일종 → "약한 놈은 미리 죽이고 출고"
2-11. DC Test vs Function Test
| 테스트 | 내용 |
| DC 테스트 | 직류 전압/전류에 대한 응답 평가 |
| Function Test (기능 테스트) | 각 메모리 셀의 읽기·쓰기 기능, 상호 간섭 등 시험해 양/불량 평가 |
2-12. ET / EPM 테스트
- TEG(Test Element Group)의 반도체 집적회로 동작에 필요한 개별 소자(R, L, C, TR, Diode) 에 직류 전압·전류 파라미터를 테스트하여 작동 여부 판별
목차 3. 계측 데이터와 반도체 공정의 상관성
3-1. 검사 규격 vs 데이터 시트
| 구분 | 정의 |
| 검사 규격 | 양/불량 판정을 위한 검사 기준 |
| Specification (데이터 시트) | 제품의 성능·특성 상세 설명이 기록된 설계 문서 |
- 검사 항목의 규격은 LSL(규격 하한) / 중심치 / USL(규격 상한) 으로 설정
3-2. SQC vs SPC
| 구분 | 활용 도구 | 중점 |
| SQC (Statistical Quality Control) | 검추정, 샘플링, 실험계획법 | 탐지활동(검사) 중심 |
| SPC (Statistical Process Control) | 공정능력, 관리도, QC 7 Tools | 예방활동(Prevention) 중심 |
💡 SQC = 탐지(나오면 잡기) / SPC = 예방(애초에 안 나오게).
3-3. 산포 척도 - 분산·범위·표준편차
- 범위(Range): 데이터의 최고값 − 최저값 차이
- 분산·표준편차: 중심값으로부터 데이터가 얼마나 퍼져 있는지
3-4. 공정능력 지수 - Cp, Cpk, Pp
| 지수 | 고려 요소 | 특징 |
| Cp (공정능력) | 산포만 | 공정의 고유 능력 |
| Cpk (공정능력지수) | 산포 + 치우침(k) | 더 현실적 |
| Pp (공정성능지수) | 군간 변동까지 | Cp보다 더 엄격 |
💡 Cpk = Cp + 치우침(k) / Pp = Cp + 군간 변동.
3-5. 시그마 품질 수준
| 수준 | 확률 | 불량률 |
| 3σ | ±3σ 안에 99.73% | 2,700ppm |
| 6σ | — | 3.4ppm (백만개당 3.4개) |
💡 6σ는 부품 10억 개 중 단 3.4개만 시그마를 벗어나는 수준.
3-6. DOE (실험계획법, Design of Experiments)
- 정의: 효율적인 실험 방법을 설계하고 결과를 분석하는 통계학의 응용 분야
- 목적: 최소 실험 횟수로 최대 정보를 얻을 수 있는가 계획
DOE의 3단계
- Screening (요인 선발) → 어떤 인자가 영향 있는지 추리기
- Characterization (특성화) → 인자 영향 관계 파악
- Optimization (최적화) → 최적 조건 도출
3-7. 신뢰성 시험
- 신뢰성의 정의: 반도체 소자가 부품의 일부로 기기에 사용될 때 "목적으로 하는 기능을 지정된 시간 동안 고장 없이 발휘할 수 있을 것"
| 시험 | 내용 |
| EM (Electromigration, 전계 이동) | 단위 면적당 높은 전류·온도로 Metal의 Quality 특성화 |
| TDDB (Time-Dependent Dielectric Breakdown) | Oxide에 Injection되는 Carrier↑ → Trap된 Carrier 집합·연결 → SiO₂가 Carrier로 연결되어 Gate-기판 Short |
목차 4. 접촉식 vs 비접촉식 계측
| 방식 | 원리 | 대표 장비 | 특징 |
| 접촉식 | 프로브가 시료에 직접 닿음 | Surface Profiler (= Alpha-Step) | 정확하지만 시료 손상 가능 |
| 비접촉식 | 빛·전자 등으로 측정 | Ellipsometry | 시료 손상 없음 |
목차 5. 전기적·물리적·화학적 특성 측정 (EFA / PFA / CFA)
5-1. EFA (전기적 불량 분석)
- PFA, OFI 등의 분석 결과를 바탕으로 불량의 정확한 위치와 원인을 파악
- 단독으로 쓰이기보다 PFA와 연계해서 사용
5-2. PFA 대표 장비
| 장비 | 원리 | 용도 |
| PEM-CCD | 광자 방출 현미경(PEM, EMMI) | 고 방출 광자·Hot-Spot 감지 → 고장 위치 확인 |
| PEM-InGaAs | 적외선 광자 감지 | 백사이드 분석 등 |
| OBIRCH | 레이저 인가 → 열·저항 변화 검출 | 누설 전류 / Short 위치 검출 |
5-3. C-AFM, EBIC
- C-AFM (Conductive AFM): AFM의 기능 중 하나, 뾰족한 프로브를 가진 마이크로 스케일 캔틸레버 → 전기적 불량 분석에 적용
- EBIC (Electron Beam Induced Current): SEM/STEM에서 전자 빔을 시료에 주사 → 발생하는 전류 측정 → 소자의 전기적 특성 분석
5-4. OFI (Optical Fault Isolation)
- Logic의 Physical Defect를 찾기 위한 광학적 결함 위치 분석 기법
- PFA 단계에서 위치 추정용으로 활용
목차 6. Critical Dimension 측정 이론과 장비
6-1. 포토공정 마진의 3대 척도
포토공정에서 가장 중요한 감광액(PR)의 공정 마진을 측정하는 척도 3가지.
| 척도 | 의미 | 마진 방향 |
| EL (Exposure Latitude) | 노출 관용도, CD 변화로 적정 노광 확인 | 수평 마진 |
| DOF (Depth of Focus) | 초점 심도, CD 유지 가능한 Focus 범위 | 수직 마진 |
| Overlay | 층간 중첩도, 정렬 정확도 | — |
→ 이 마진들은 CD-SEM 과 Overlay 계측 장비로 측정.

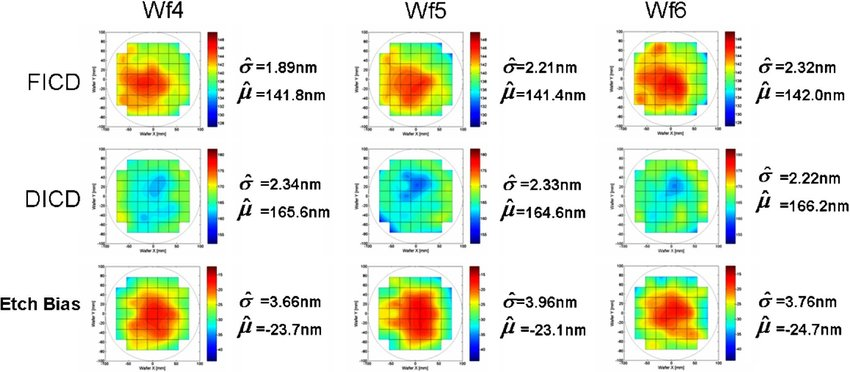

6-2. DICD, FICD, Etch Bias
- DICD (Development Inspection CD): 노광 공정 후 CD
- FICD (Final Inspection CD): 식각 공정 후 CD
- Etch Bias = FICD − DICD = Change of CD
6-3. Overlay 계측 장비
- 웨이퍼 위에 쌓이는 물질이 정확하게 정렬됐는지 계측
- 빛을 쏘아 반사된 빛을 확인·분석하는 기술
6-4. Dual Stage System (= Twin Scan, ASML)
- 한 웨이퍼가 노광(Exposure) 진행하는 동안, 다른 웨이퍼는 계측(Metrology) 동시 진행
- → 생산성 극대화
💡 ASML의 강점: 노광 + 계측 병렬 처리
6-5. Over Exposure vs Under Exposure
| 노광량 | 상태 | CD 변화 |
| 많음 (Over ) | Over Exposure | CD 폭 작아짐 |
| 적음 (Under) | Under Exposure | CD 폭 커짐 |
6-6. Standing Wave Effect
- 정상파 불량: 노광 시 PR 성분 중 PAC 농도 차이로 Profile이 Wave 지는 현상 (진행하는 빛과 반사되는 빛의 간섭)
- 해결책
- PEB (Post Exposure Bake): 노광 후 베이크로 PR 성분 재분포
- ARC (Anti-Reflective Coating): 반사 자체를 줄임
Standing Wave 단면 - PR 측벽에 물결 모양
6-7. 포토 공정 검사
- 검사 항목: Overlay 검사 / CD 검사 / 패턴 검사
- 규격을 벗어나면 Rework(재작업) 가능
목차 7. 막 두께 및 굴절률 측정 장비

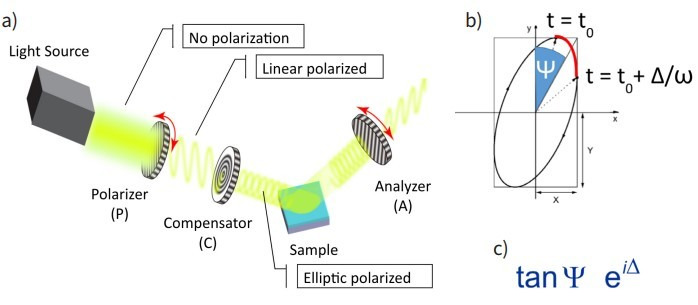

7-1. Ellipsometry (엘립소미터리)
- 원리: 빛이 박막 표면에서 반사될 때 변하는 편광 상태를 측정
- 동시 측정 가능 항목: 두께(Thickness), 굴절률(n), 소광계수(k)
- 방식: 비접촉식
7-2. Reflection Spectroscopy (광간섭 두께 측정)
- 박막 표면 반사광 + 기판 표면 반사광의 상호 간섭 현상 분석
- 두께 측정 방법

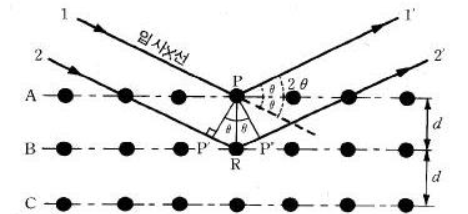

7-3. XRD (X-Ray Diffraction)
- 브래그(Bragg) 법칙 이용 (nλ = 2d sinθ)
- 면간 거리의 변형량으로부터 막의 잔류 응력 측정
7-4. SIMS (Secondary Ion Mass Spectrometry)
- 샘플 표면에 가속된 이온빔을 입사(충돌) 시켜 방출되는 2차 이온들의 질량 측정
- 원소·분자 종류, 양 + 불순물 농도 측정

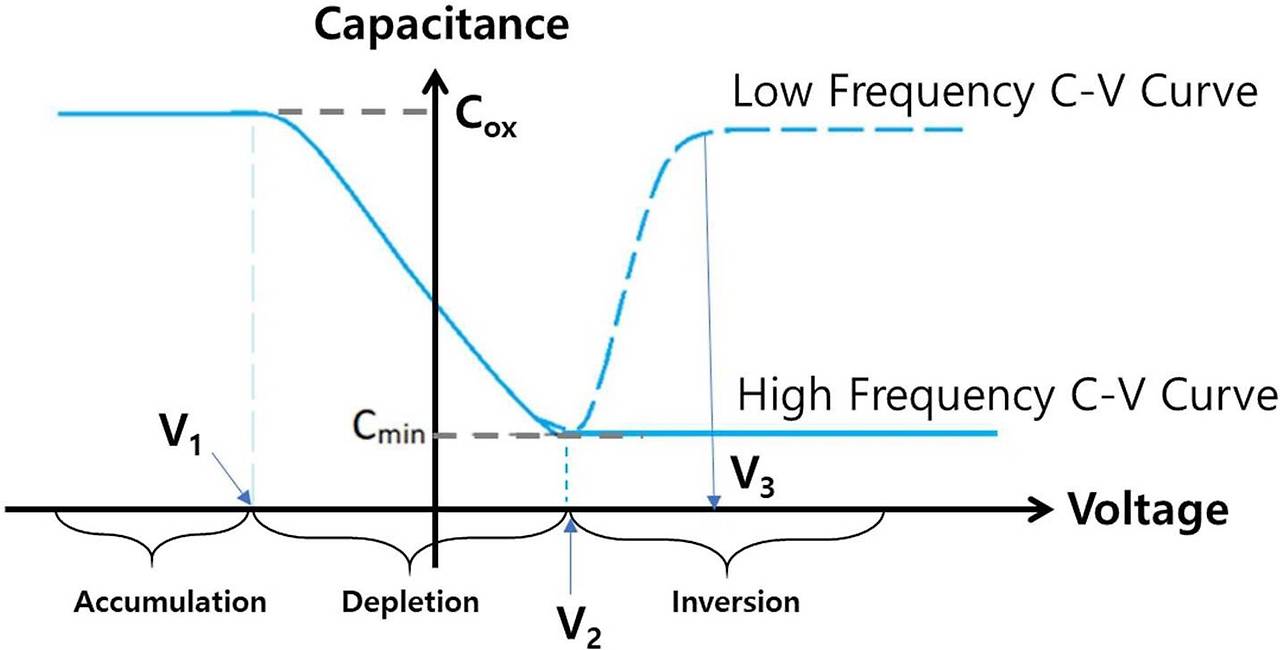

7-5. C-V Curve (산화막 두께)
MOS Capacitor의 Voltage에 따른 Capacitance 변화 그래프로 다음을 측정할 수 있음.
- 플랫 밴드 전압
- 문턱 전압
- 결함에 의해 형성된 전하
- Oxide Thickness
목차 8. 표면 거칠기 및 형상 측정
8-1. SEM vs TEM
| 장비 | 빔 동작 | 관찰 대상 |
| SEM (Scanning EM) | 표면을 전자 빔으로 Scan | 표면 형상 |
| TEM (Transmission EM) | 전자 빔이 시료를 투과 | 내부 단면·결정 구조 |
8-2. SEM-EDX (Energy Dispersive X-ray Spectrometer)
- SEM으로 시료를 관찰하면서 함유 원소의 종류와 함량(%) 분석
8-3. FIB vs FIB-SEM
| 장비 | 빔 종류 | 기능 |
| SEM | Electron beam | 표면 관찰 |
| FIB | Ion beam (Ga) | 이차 전자 + 이온 관찰 |
| FIB-SEM | Ion + Electron | 이온빔으로 깎고 + 전자빔으로 고해상도 관찰을 동시에 |
💡 SEM = Electron / FIB = Ion(Ga) 페어로 기억.
8-4. AFM (Atomic Force Microscope)
- Probe와 시료 사이의 원자간 힘, 반데르 발스 힘 이용
- 표면의 원자 구조와 형태 측정
8-5. Raman vs Rayleigh 산란
| 산란 | 에너지 변화 | 종류 |
| Raman | 에너지를 잃거나 얻으며 산란 | 비탄성 산란 |
| Rayleigh | 원래 에너지를 그대로 유지 | 탄성 산란 |
SEM / TEM / AFM 분석 이미지 비교
목차 9. 계측 장비 자동화 및 데이터 해석 - APC, ADC, FDC
9-1. APC (Advanced Process Control)
- 정의: 반도체 산업에서 제품 생산을 위한 공정 진행 시 최적화된 장비의 공정 진행 조건(Recipe Parameter)을 찾아주는 솔루션
APC의 핵심 기술
- 실시간 폐쇄 루프(Closed loop) 제어
- RtR (Run-to-Run) 제어
- FDC (Fault Detection and Classification) 기술 활용
장점: 수율 향상, 원가 절감, 생산성 향상, Better Process Control
9-2. ADC (Automatic Defect Classification)
- 영상처리 + 머신러닝 기법에 기반
- 반도체 제조 공정에서 발생하는 결함을 자동 분류 → 검사 품질 ↑ → 수율 향상
9-3. FDC (Fault Detection and Classification)
- 정의: 반도체 제조공정에서 실시간으로 장비의 센서 데이터를 모니터링·분석 → 프로세스의 이상 감지, 이상 식별, 결함의 근본 원인 분류 → 장비 활용 극대화
- 발전 방향: 기존 반응형 → AI 기반 사전 예방형으로 진화
9-4. 공정 진단
- 다양한 외부 센서·계측 장치로 생산 장비의 갑작스런 결함(Fault Detection) 을 발견 → 생산 신뢰성 향상
9-5. OES 적용 사례
- 메탈 증착 공정에서 플라즈마의 빛을 재는 OES(Optical Emission Spectroscopy) 센서를 장착
- 물질이 여기될 때 방출되는 빛의 파장 분석 → 원소 조성 실시간 모니터링
목차 10. 이물 분석 및 결함 계측 - 데이터 사이언스
10-1. 반도체 계측의 진화 방향
단순 측정 → 데이터 수집 → 통계 분석 → 머신러닝 기반 자동화
10-2. 빅데이터 도구
| 분류 | 도구 |
| 분석 플랫폼 | FineReport, Hadoop, Storm, R, Python, MapReduce, Spark, Flink |
| 데이터 마이닝 / ML | scikit-learn, TensorFlow 등 |
| 데이터 시각화 | Spotfire, Python |
10-3. MES vs CIM
| 시스템 | 역할 |
| MES (Manufacturing Execution System) | 제조 현장에서 생산 프로세스 모니터링·제어용 소프트웨어 솔루션 |
| CIM (Computer Integrated Manufacturing) | 제품 설계·생산 계획·공정 제어·품질 관리·유통까지 모든 단계를 자동화·통합 관리 |
목차 11. 계측 공정 최신 기술 동향
11-1. DRAM BCAT 구조
- BCAT(Buried Channel Array Transistor): DRAM의 매립형 채널 구조
- 미세화에 따라 채널 길이 확보 + 누설 전류 감소 위해 도입
11-2. 3D NAND 수직 채널 결함
| 결함 | 설명 |
| CD 변화 | 채널 직경 변동 |
| Bowing | 채널 휨 |
| Twisting | 채널 비틀림 |
| Uncompleted Etch | 식각 미완료 |
| Non-Uniformity | 균일도 불량 |
| Void | 채널 내부 불필요한 공간 생성 |
전기적 결함
- 터널 산화막에 생성된 트랩으로 인해 데이터 보존 기간(Retention) 동안 전하가 손실
- Retention Error → Trap 생성 및 전하 손실
3D NAND 수직채널 결함 비교 (Bowing / Twisting / Void)
11-3. 주요 장비 업체의 M&I System
| 업체 | 시스템 |
| AMAT (Applied Materials) | M&I System |
| Lam Research | Metrology System |
| KLA | M&I System |
→ 공통 전략은 IM(Integrated Metrology) 전략: 장비 내(in-situ)에 계측 장치를 직접 적용 해서 공정 진단 분야 대응력 강화.
다음 주 주제는 반도체 데이터 기초 (Python, 통계, 시각화, 전처리) 입니다.
